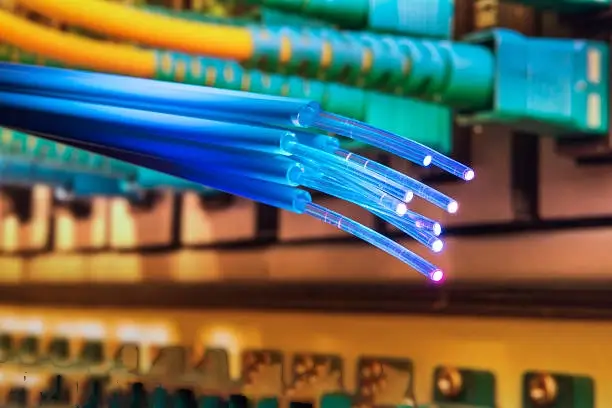

طراحی و اجرای فیبر نوری
طراحی و اجرای فیبر نوری نیازمند روش های استاندارد و تجهیزات خاص است. استفاده از این تجهیزات و رعایت استانداردهای فوق برای رسیدن به نتیجه مطلوب بسیار حائز اهمیت است. در طراحی و اجرای فیبر نوری رعایت استانداردهای بین المللی و خاص منطقه بسیار مهم و حساس است. در صورت عدم رعایت این استانداردها و روش های مصوب در صنعت IT نتیجه مطلوب حاصل نخواهد شد.
شرکت پاورتکنو با بکارگیری کارشناسان مجرب و با بهره گیری از دانش و استانداردهای روز دنیا آماده انجام انواع پروژه های طراحی و اجرای فیبر نوری در سراسر کشور می باشد.
انواع تجهیزات لازم برای طراحی و اجرای فیبر نوری
اگر شما نیز قصد طراحی و اجرای فیبر نوری را دارید، بهتر است ابتدا با تجهیزات لازم آشنا شوید. توجه داشته باشید که اجرای این شبکه نیاز به تجهیزات گسترده ای دارد و در صورت عدم تهیه کامل و با کیفیت کافی ممکن است در نهایت نتیجه کار شما با مشکل مواجه شود. انواع تجهیزات لازم برای طراحی و اجرای فیبر نوری به شرح زیر است:
- کابل فیبر نوری
- پچ پنل فیبر نوری
- پیگتل فیبر نوری
- دستگاه جوش فیوژن
- آداپتور فیبر نوری
- پچ کورد فیبر نوری
- ماژول فیبر نوری
- سوئیچ فیبر نوری
- مبدل فیبر نوری

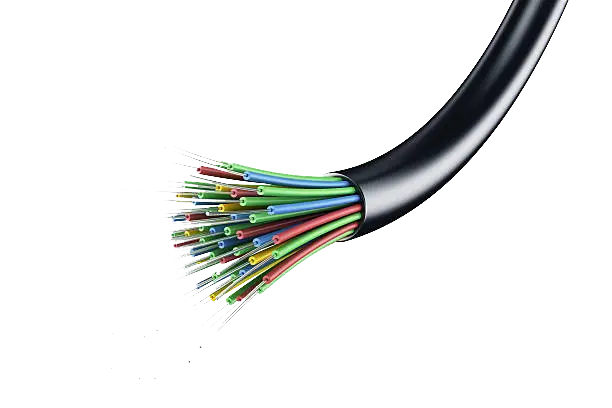

کابل فیبر نوری
نوعی کابل است که برای انتقال یا دریافت اطلاعات با سرعت بالا استفاده می شود. این نوع کابل دارای تعدادی فیبر نوری به هم پیوسته است که معمولاً توسط روکش های پلاستیکی محافظت می شود. و بسته به اینکه چند تا قاب و جلد داشته باشه قیمتش فرق می کند. کابل فیبر نوری دارای 2 نوع به شرح زیر می باشد.
- فیبر تک حالته (SMF): از یک هسته بسیار کوچک تشکیل شده و از فناوری لیزر گران قیمت برای ارسال پرتو نور استفاده می کند.
- فیبر چند حالته (MMF): از یک هسته بزرگتر تشکیل شده و از ساطع کننده های LED برای ارسال پالس های نور استفاده می کند. این نوع کابل فیبر نوری به دلیل ارزان بودن از محبوبیت بیشتری برخوردار است.

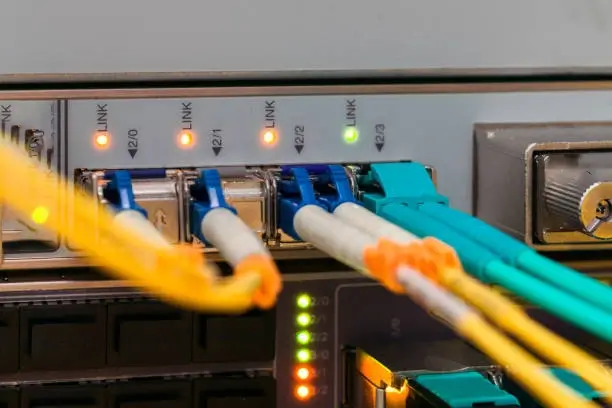

پچ پنل فیبر نوری
یکی دیگر از تجهیزات فیبر نوری پچ پنل فیبر نوری است که برای نظارت و کار با انواع سیم و کابل استفاده می شود. پچ پنل را می توان بر روی شبکه نصب کرد و برخی به صورت دیواری نیز طراحی شده اند.
پچ پنل فیبر نوری امکان استفاده از کابل فیبر نوری را با نظم خاصی فراهم می کند و جریان برق نیز به درستی در مدار استفاده می شود. همچنین بسته به اینکه چند کری بخواهیم ادغام کنیم، می توانیم پچ پنل مورد نظر را آماده کنیم. البته باید به نوع کانکتور پیگتیل خود نیز توجه کنیم. پچ پنل ها انواع مختلفی دارند مانند مدل های تک پورت (دو هسته ای) و مدل های تاپ که قابلیت نصب بر روی دیوار یا رک را دارند.

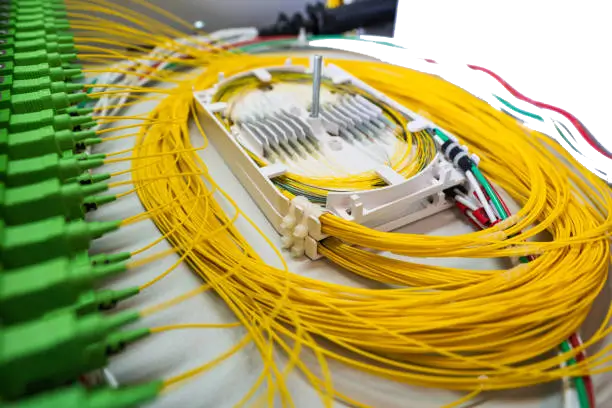

پیگتل فیبر نوری
پیگتیل فیبر نوری قطعه کوچکی از فیبر است که برای اتصال و اتصال فیبر به سوئیچ استفاده می شود. پیگتیل فیبر نوری دارای دو نوع تک حالته و چند حالته است که باید با توجه به نوع کابل و دوشاخه آن انتخاب شود.

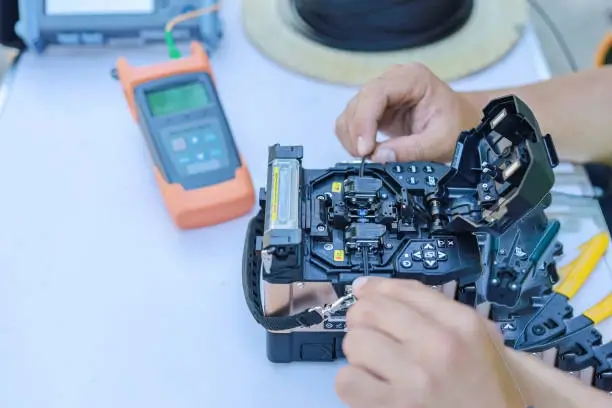

دستگاه جوش فیوژن
دستگاه فیوژن دو سر کابل فیبر نوری را با هم ادغام می کند تا سیگنال های نوری پس از اتصال به خوبی عبور کنند و از دست دادن پالس های نوری رخ ندهد. اتصال فیوژن رایج ترین روش اتصال است زیرا کمترین تلفات و بازتاب سیگنال را ایجاد می کند و همچنین قوی ترین و مطمئن ترین اتصال را بین دو سیم ایجاد می کند.
آداپتور فیبر نوری
آداپتور فیبر نوری یکی دیگر از تجهیزات فیبر نوری است که وظیفه آن اتصال دو کابل فیبر نوری به یکدیگر است. آداپتور فیبر نوری دارای انواع مختلفی از جمله فیبر نوری تک (سیمپلکس)، فیبر نوری دوبل (دوبلکس) و مدل چهارگانه می باشد. علاوه بر این، این آداپتور معمولا در داخل پچ پنل فیبر قرار می گیرد و می تواند در انواع مختلف اتصالات نوری استفاده شود.

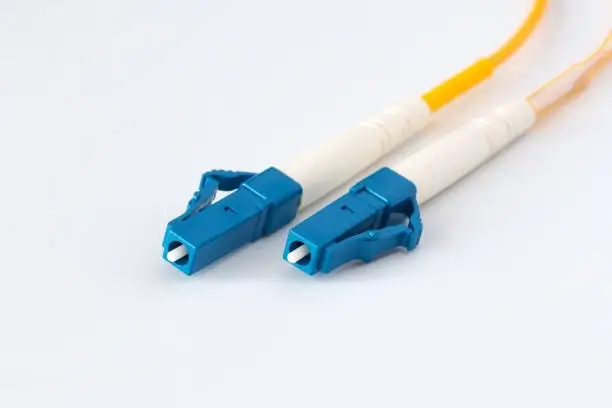

پچ کورد فیبر نوری
پچ کورد فیبر نوری به عنوان یکی از تجهیزات مهم و پرکاربرد در شبکه های فیبر نوری شناخته می شود که می تواند ارتباط ایمن و دقیق بین تجهیزات فیبر نوری برقرار کند. پچ کورد فیبر نوری برای اتصال پچ پنل به سوئیچ یا هر دستگاهی با ورودی فیبر استفاده می شود. در هنگام خرید باید به نوع فیبر کابل اعم از تک پورت یا دوبلکس و همچنین پچ پنل و جک دستگاه توجه کرد.

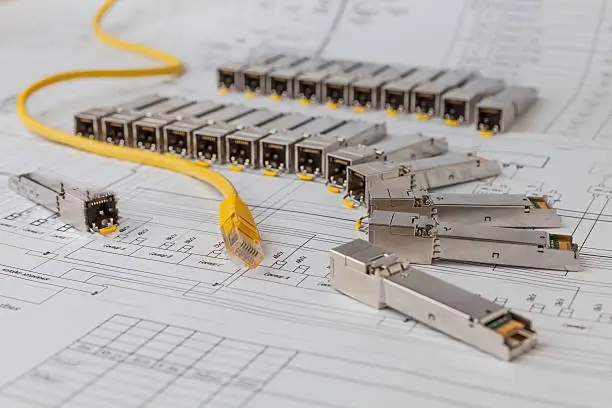

ماژول فیبر نوری
یکی دیگر از تجهیزات فیبر نوری ماژول فیبر نوری است که ارتباط ایمن و راحت تری ایجاد می کند و از نظر کیفیت و سرعت جایگاه بالایی را به خود اختصاص می دهد. در واقع، ماژول ها برای کمک بیشتر به ارتباطات و افزایش دسترسی آن است. این ماژول ها از نظر پهنای باند تقسیم بندی می شوند و به صورت تک کور یا دو سو کور هستند.

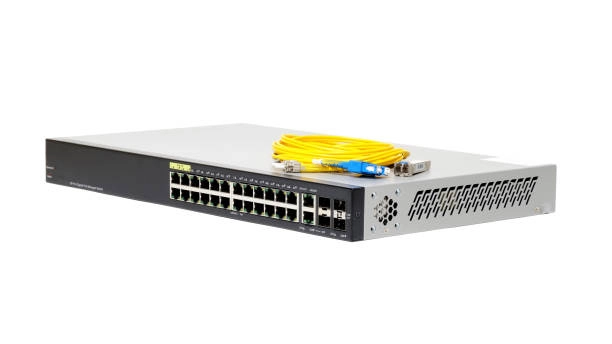

سوئیچ فیبر نوری
سوئیچ فیبر نوری برای تبدیل اطلاعات و داده ها به نور و بالعکس استفاده می شود. برای اینکه بتواند چنین فعالیتی را انجام دهد دارای یک پورت فیبر نوری و یک پورت شبکه است که از یک طرف به فیبر و از طرف دیگر به شبکه متصل می شود تا عملیات خود را انجام دهد. همچنین سوئیچ فیبر نوری در سیستم های امنیتی برای انتقال تصویر دوربین مدار بسته تحت شبکه IP استفاده می شود.

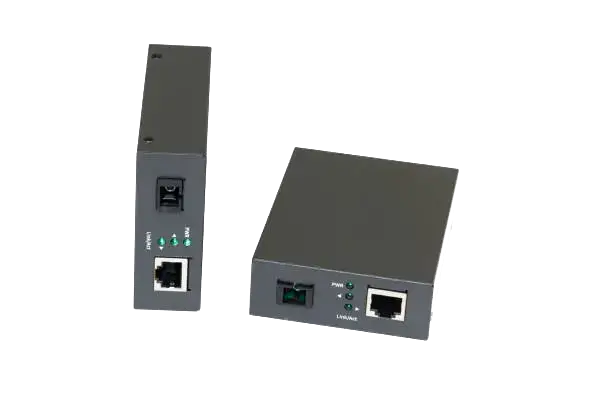

مبدل فیبر نوری
برای تبدیل پورت های فیبر نوری به پورت های دیگر مانند پورت شبکه RJ45 یا پورت دوربین مدار بسته استفاده می شود. مبدل فیبر نوری برای انتقال سیگنال تصویر دوربین مداربسته آنالوگ نیز استفاده می شود که از تک کانال و چهار کانال به 64 کانال در دسترس است.
نکات مهم در مورد اجرا و نصب فیبر نوری
کابل کشی در شبکه امری بسیار مهم و حساس است به همین دلیل نکات لازم در خصوص کابل کشی باید به صورت موردی در تمامی مراحل رعایت شود. کابل کشی در شبکه های فیبر نوری نیز از قوانین و پروتکل های خاصی پیروی می کند.
فیبر را داخل کابل نکشید:
اولین و مهمترین نکته قابل احترام این است که فیبر را مستقیماً داخل کابل نکشید. کابل های فیبر نوری دارای نوع خاصی از میله فایبر یا فایبرگلاس هستند که قسمت جامد کابل به حساب می آید، بنابراین برای کشیدن و جداسازی کابل حتما آن را کشیده و سپس به صورت جامد از این قسمت ها جدا کنید.
عدم کشش بیش از حد مجاز بار کابل
نکته بعدی در مورد کابل های فیبر نوری این است که باید مراقب باشید که نیروی و فشاری بیش از حد بار کششی کابل به کابل وارد نشود. حتما پس از استفاده طولانی مدت از روان کننده های مخصوص سازگار با روکش کابل استفاده کنید. لازم است حداکثر بار کششی کابل مورد استفاده را بدانید و میزان فشار وارد شده به آن را مشاهده کنید. برای مدت طولانی کابل را از وسط به دو سر کابل بکشید، همچنین می توانید این کار را با تیراندازهای اتوماتیک انجام داد.
کابل را زیاد خم نکنید:
کابل های فیبر نوری بسیار قوی و مقاوم در برابر کشش های مستقیم هستند، اما در صورت خم شدن بیش از حد بسیار شکننده می شوند. بنابراین لازم است تا حد امکان از خم شدن و فشار بیش از حد به کابل خودداری شود و با مراقبت از آن بتوان کابل را مدت بیشتری نگهداری و استفاده کرد.
سیم پیچی صحیح کابل
اغلب از یک قرقره برای جمع کردن کابل برای ذخیره و بسته بندی کابل های فیبر نوری استفاده می شود. لازم به ذکر است که کابل نباید از انتهای قرقره پیچ خورده باشد و کابل را به دور حلقه بپیچید و سعی کنید در حین سیم پیچی کابل را نپیچانید، زیرا این فشار روی کابل به کابل آسیب می رساند. . حتما شعاع خم شدن کابل را در نظر بگیرید و روی قرقره نظارت کامل داشته باشید تا کابل بیش از حد مجاز خم نشود.
اندازه گیری دقیق و استفاده از طول کابل کافی:
قبل از تهیه کابل فیبر نوری، حتما اندازه گیری دقیق داشته باشید و مطمئن شوید که طول کابل به اندازه کافی بلند است. در غیر این صورت باید از اتصال الیاف استفاده شود که علاوه بر افزایش هزینه های پروژه، بر پیچیدگی و حفاظت بر بار فنی پروژه می افزاید.
استفاده از لوله در سیم کشی داخلی
علاوه بر محافظت در برابر آسیب های احتمالی به کابل، استفاده از کاندوئیت کابل های فیبر نوری را از کابل های معمولی متمایز می کند و شناسایی را برای تکنسین شبکه تسهیل می کند.
برنامه ریزی و آماده سازی کامل کابل کشی
با برنامه ریزی دقیق و حساب شده و تهیه لیستی از کلیه تجهیزات لازم اعم از کابل ها، تسترها، مجراها و غیره می توان سیم کشی را به صورت دقیق و طبق برنامه انجام داد و تمامی خطاها و مشکلات در کل فرآیند سیم کشی را برطرف کرد.
